產品詳情XGN15-12型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們?cè)谝M(jìn)國外優良技術并按照國內農電及城網改造之要求而自行設計、研制成功的新型高壓電器產品。各項技術性能指標全符合IEC62271-200:2003和GB3906標準。
環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為動、電動兩種。
柜體經數控機床加工后鉚接而成，防護等級達到IP3X,并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
XGN15-12型單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV的電力網絡中，作為電能的接受和分配用。柜內主開關為SF6開關。
|
序號 |
名稱 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
主母線額定電流/熔斷器最大額定電流 |
A |
630、125 |
|
4 |
主回路、接地回路額定短時耐受電流 |
kA/s |
20、3 |
|
5 |
主回路、接地回路額定峰值耐受電流 |
kA |
50 |
|
6 |
主回路、接地回路額定短路關合電流 |
kA |
50 |
|
7 |
負荷開關滿容量開斷數 |
次 |
100 |
|
8 |
熔斷器開斷電流 |
kA |
31.5、40 |
|
9 |
額定閉環開斷電流 |
A |
630 |
|
10 |
額定轉移電流 |
A |
1600 |
|
11 |
機械壽命 |
次 |
2000 |
|
12 |
1 min工頻耐壓(峰值)相對、對地/隔離斷口 |
kV |
42、48 |
|
13 |
雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 |
kV |
75、85 |
|
14 |
二次回路1min工頻耐壓 |
kV |
2 |
|
15 |
防護等級 |
|
IP3X |

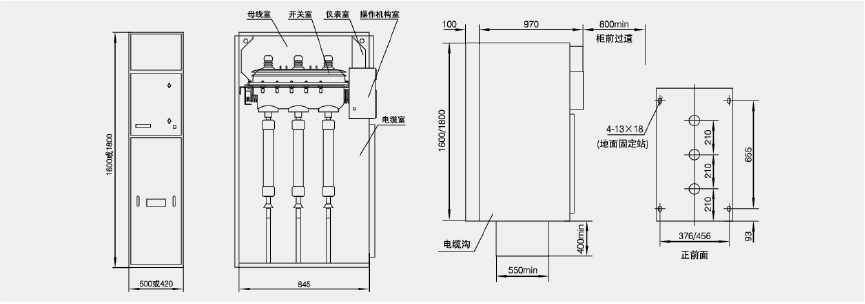

柜體結構
◆環網柜體采用2mm厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放孔，
其一是針對電纜室，另一個針對負荷開關/母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。
◆各間隔小室◇母線室
母線室位于柜的頂部并連接相鄰開關柜。
◇負荷開關是獨立單元，內部充以SF6氣體。
◇電纜室
大約75%空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。
◇機構小室與聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
◇繼電器箱
繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
◇斷路器室
一個斷路器(SF6或真空)能置于負荷開關之下方。
◆壓力釋放
◇上面的壓力釋放
上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
◇下面的壓力釋放
下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。◆SFL型負荷開關(ABB原裝件)
SFL型負荷開關為雙斷點、旋轉式動觸頭，以SF6氣體為滅弧介質，動靜觸頭置于加強結構的模鑄環氧樹脂外殼中。在操作軸引出端是一個透明的熱壓成型的塑料端蓋，透過端蓋可以觀察狀態。
每個開關充以1.4巴氣壓的SF6氣體后是永久密封的(SFL意“永遠密封”),用氦檢測器可以檢查有無氣體滲漏。開關垂直或水平安裝不限，在單元式柜內，典型的安裝方式是在電纜室和母線室之間置一鋼隔板，水平安裝。
這種安裝方式將開關外殼封在接地的鋼板內并將母線與電纜接頭之間相隔離，以符合運行維護的最嚴格安全要求。
假若內部發生燃弧，在外殼后部有一個結構薄弱點，它將補沖開，把電弧氣體導出開關之外，隨后柜上面的泄弧活門被沖開并將過壓氣體導向柜外。
開關設備具備以下聯鎖：
1.負荷開關在合閘位置時，接地開關操作被鎖住；2.接地開關在合閘位置時，負荷開關操作被鎖?。?br />
3.只有當接地開關合闡時，才允許打開環網柜前門，其它情況下前門被鎖住。
對于配負荷開關的開關設備，用專用操作手柄在開關設備正面操作，操作機構的正面有上、下兩操作孔，上部為接地開關操作孔，下部為負荷開關操作孔。操作時，手柄向順時針方向旋轉為開關合問方向，逆時針方向旋轉為開關分閘方向。也可加裝電動分、合閘裝置，進行遙控操作。(注意：有時負荷開關不帶接地開關，接地開關操作孔被當作柜門解鎖之用)。
對于配組合電器的開關設備，除負荷開關分問操作用手動分閘按鈕外，其它與上述操作順序一樣。組合電器柜另設的下接地開關，通過連桿與上接地開關同分同合。在合閘時釋放下熔斷器座上的殘余小電流，以提高更換培斷器時的安全性。
