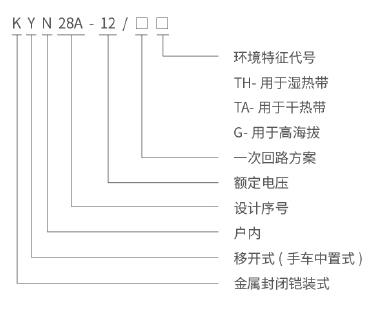

產品詳情KYN28A-12型鎧裝移開式封閉開關設備。它適用于三相交流額定電壓12kV,額定頻率50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
符合標準：
GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》GB11022-89《高壓開關設備通用技術條件》
IEC298(1990)《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》DL404-97《戶內交流高壓開關柜訂貨技術條件》
|
項目 |
單位 |
數值 |
|
|
額定電壓 |
kV |
3.6、7.2、12 |
|
|
額定頻率 |
Hz |
50 |
|
|
斷路器額定電流 |
A |
630、1250、1600、2000、2500、3150 |
|
|
開關設備額定電流 |
A kA |
630、1250、1600、2000、2500、3150 |
|
|
額定峰值耐受電流(峰值) 額定短路開斷電流 |
kA kA |
40、50、63、80、100、125 |
|
|
額定短路關合電流(峰值) |
kA |
40、50、63、80、100、125 |
|
|
額定絕緣水平 |
1min工頻耐受電壓 雷電沖擊耐受電壓 |
kV kV |
24、32、42 |
|
防護等級 |
|
外殼為IP4X,隔室間、斷路器室門打開時為IP2X。 |
|
◇周圍空氣溫度：最高溫度+40℃。最低溫度-15℃;
◇相對濕度：日平均相對濕度：≤95%;日平均水蒸氣壓力不超過2.2kPa;月平均相對濕度：≤90%;月平均水蒸氣力不超過1.8kPa;
◇海拔高度：1000m以下；
◇地震烈度：不超過8度；
◇周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
◇無劇烈振動場所；
◇超出GB3906規定的正常條件下使用時，由用戶和本公司協商。
|

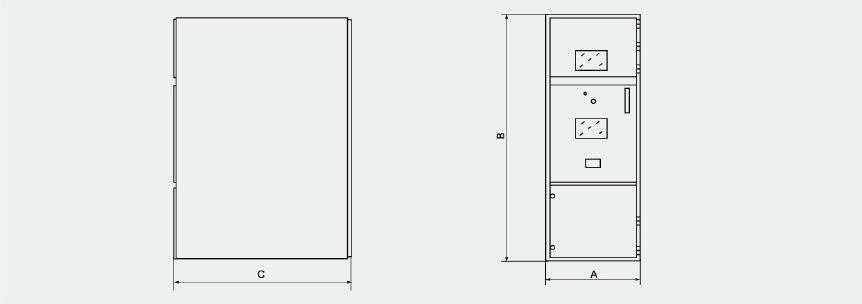

柜寬A |
柜深B |
L1 |
|
3 |
4 |
|
800 |
1500電纜 |
530 |
630 |
150 |
490 |
|
800 |
1660架空 |
530 |
630 |
310 |
650 |
|
800 |
1500電纜 |
730 |
830 |
150 |
490 |
|
1000 |
1660架空 |
730 |
830 |
310 |
650 |
