產品詳情本產品是吸收國外專業技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷 能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。

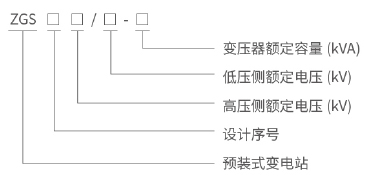

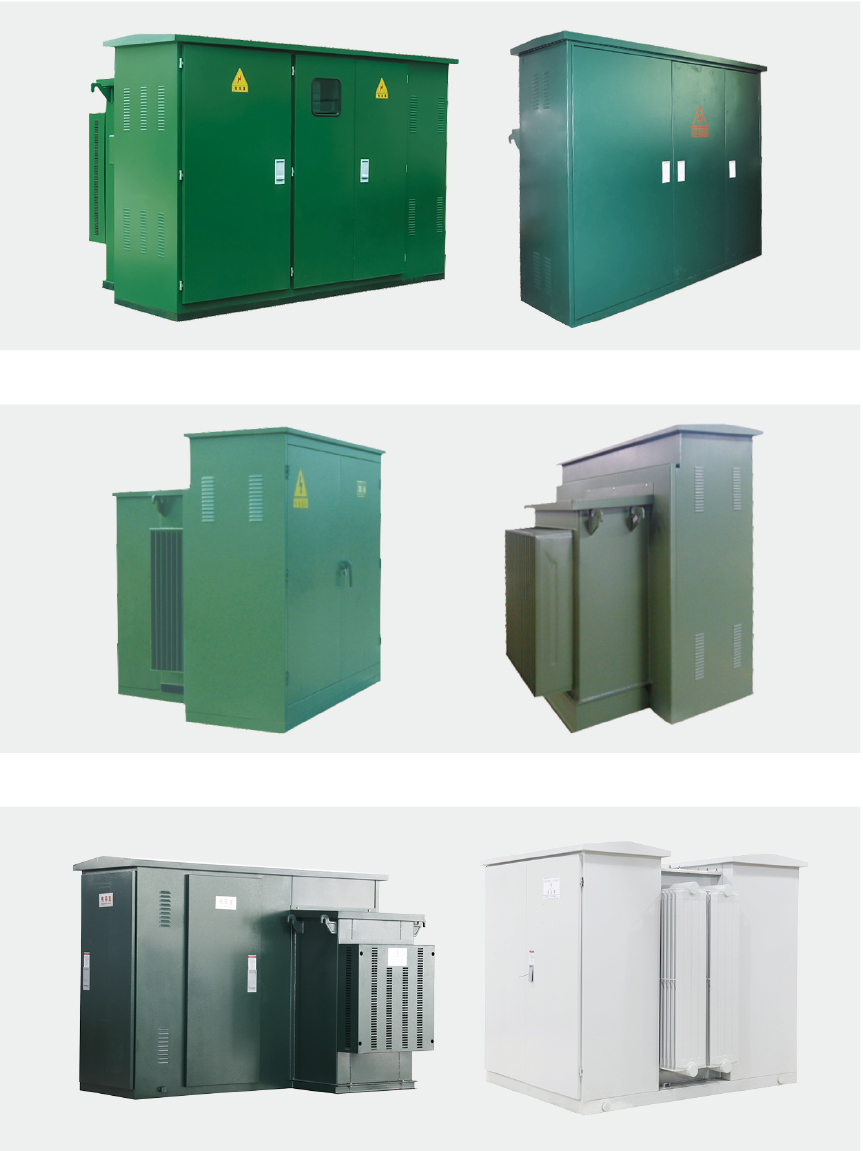

ZGS-12系列美式預裝式箱式變電站，適用于10kV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。 本產品符合下列標準：GB/T17467-1998《高壓低壓預裝式變電站》、DL/T537-93《6-35kV箱式變電站訂貨技術條件》
◇全絕緣、全密封、免少維護、可靠保證人身安全；
◇結構緊湊、體積僅為同容量歐變的1/3-1/5,高度低；
◇可采用分箱式結構，避免變壓器油箱內油的污染；
◇高壓側采用雙熔絲全范圍保護，大大降低成本：
◇既可用環網，也可用于終端，電纜頭可在200A 負荷電流時緊急插拔；
◇箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能；
◇低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分?jǐn)嘀鬟M(jìn)開關；
◇高壓側油浸式負荷開關或 SF6 負荷開關，可電動升級，為實現配網自動化打下基礎。
◇采用油浸式S9 或性能更優的S11 系列變壓器。
◇海拔高度不超過1000m;
◇環境溫度：-35℃~+40℃;
◇相對濕度：日平均值不大于95%,月平均值不大于90%;
◇安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3%
預裝式變電站技術參數表
|
序號 |
名稱 |
單位 |
技術參數 |
|
1 |
額定電壓 |
kV |
10/0.4(高壓/低壓) |
|
2 |
最高工作電壓 |
kV |
12(高壓側) |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定容量 |
kVA |
50-1600 |
|
5 |
1分鐘工頻耐壓 |
kV |
35 |
|
6 |
雷電沖擊電壓 |
kV |
75 |
|
7 |
冷卻方式 |
|
油浸自冷 |
|
8 |
高壓后備熔斷器開斷電流 |
kA |
50 |
|
9 |
插入式熔斷器開斷電流 |
kA |
2.5 |
|
10 |
環境溫度 |
℃ |
-35-+40 |
|
11 |
線圈允許溫升 |
k |
65 |
|
12 |
無載調壓 |
|
±5%或±2×2.5% |
|
13 |
噪聲等 級 |
dB |
50 |
|
14 |
防護等級 |
|
IP43 |
熔斷器技術參數(本公司油浸式熔斷器選用配置推薦表)
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圍保護，原理簡單，經濟可靠；后備保護熔斷器為油浸式高壓限流熔 斷器，開斷容量大，僅在變壓器內部故障時動作，插入式熔斷器內裝雙敏熔絲，可提供電流與溫度雙重保護，雙敏熔絲熔斷后，可在現場 方便地更換熔芯。
|
序號 |
三相變壓器容量(kVA) |
變壓器初級 |
電壓(10kV) |
|
|
|
XRNT額定電流(A |
PRNT1過載保護額定電流(A) |
|
1 |
30 |
10 |
6 |
|
2 |
50 |
16 |
8 |
|
3 |
80 |
16 |
10 |
|
4 |
100 |
20 |
15 |
|
5 |
125 |
25 |
15 |
|
6 |
160 |
31.5 |
25 |
|
7 |
200 |
40 |
25 |
|
8 |
250 |
50 |
40 |
|
9 |
315 |
63 |
40 |
|
10 |
400 |
63 |
40 |
|
11 |
500 |
80 |
50 |
|
12 |
630 |
100 |
50、65 |
|
13 |
800 |
125 |
65 |
|
14 |
1250 |
160 |
100 |
|
15 |
1600 |
200 |
140 |
