本低壓岸電連接系統用插頭、插座的設計、制造、試驗應滿足如下規范、標準的要求：
1.1 國 際 標 準 IEC 60309-1-2012 《 Plugs,socket-outlets and couplers for industial purposes-part 1:General requirements》
1.2 中國船級社《鋼質海船入級規范》（2021）及其修改通報第 4 篇
第 3 章（2021-7-1 生效）
1.3 中國船級社《鋼質海船入級規范》（2021）及其修改通報第 8篇第 19 章（2021-7-1 生效）
1.4 GB/T 11918.1-2014 《工業用插頭、插座和耦合器 第 1 部分：通用要求》
1.5 GB/T 11918.2-2014 《工業用插頭、插座和船用耦合器 第 2 部分：帶插銷和插套的電器附件的尺寸兼容性和互換要求》
1.6 GB/T 11918.5-2020《工業用插頭、插座和船用耦合器 第 5 部分：
低壓岸電連接系統（LVSC）用插頭、插座、船用連接器和船用輸入插
座的尺寸兼容性和互換要求》（2021-7-1 生效）。
2.1 環境溫度：-25℃-+55℃。
2.2 相對濕度：＜95%。
2.3 傾斜和搖擺：縱橫傾斜和搖擺均±22.5 度。
2.4 有沖擊和振動環境。
3.1 額定工作電壓：AC690V。
船用電氣接插件 船用電氣接插件技術條件 3
3.2 額定工作電流：分別 63A、125A、250A 和 350A 四種規格的插頭、
插座。

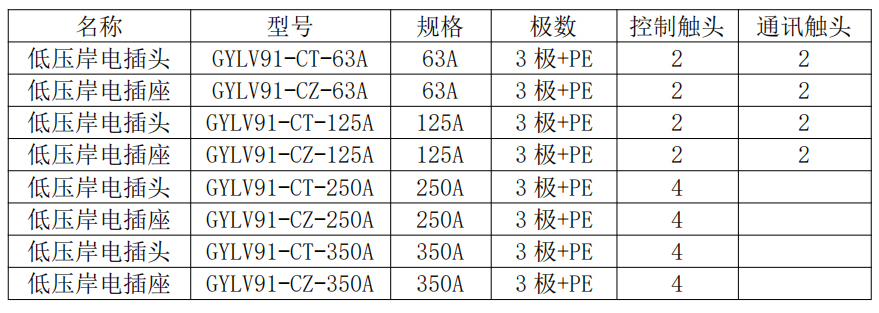

3.3 基本型號、規格及觸頭配置
3.4 最小預期短路電流：16KA rms/1s。
3.5 最大額定峰值電流：40KA。
4.1 絕緣電阻：所有相之間以及相地之間，用 500V.DC 測得絕緣電
阻不小于 5MΩ。
4.2 接地：接地標志明晰。
4.3 防護等級：IP66。
5.1 銘牌標志有：額定電流（A);額定工作電壓（V);型號；防護等級；
產品編號；制造商名稱；還應標識“低壓岸電”字樣。
5.2 觸頭符號：L1,L2,L3 表示相線；PE 表示接地；P1,P2,P3 和 P4
表示控制觸頭；S+,S-表示通信觸頭。

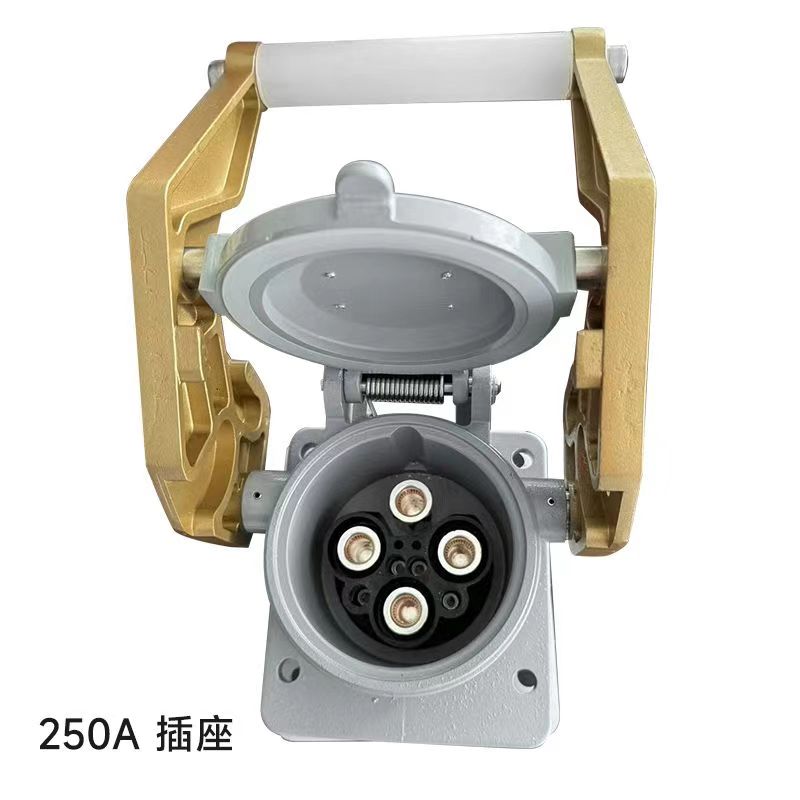

6.1 結構形式為直筒推拉式插頭、插座。
船用電氣接插件 船用電氣接插件技術條件 4
6.2 外殼為鑄鋁材質，插頭壓蓋設有鎖緊插銷，插座設有鎖緊插槽，
插座有防護翻蓋，并設有鎖緊鎖扣。
6.3 緊密封材料為氯丁橡膠，插頭插合時防護等級可達 IP66。
6.4絕緣材料為尼龍材質 ,同規格插頭、插座內的絕緣件具有互換性。
6.5 觸點為高質鍍銀銅合金材料，耐高溫，導電能力強。
5.6 觸頭與導線的連接，為冷壓連接，操作方便，連接可靠。
按低壓岸電連接系統《插頭、插座形式試驗大綱》進行。
