1.1、本說明書適用于 GYCDJ 系列電動電纜卷筒。
1.2 、本電纜卷筒符合中華人民共和國海事局《內河船舶法定檢驗技術規
則》及其修改通報的有關規定和要求.
1.3、本產品使用前應向減速機中加油。
1.4、卷筒電控部份的工作原理見有關電氣說明書。
1.5、卷筒配套設備（電動機、減速齒輪箱）的維護使用說明書分別見各
設備的隨機說明書，開機使用前應認真閱讀。

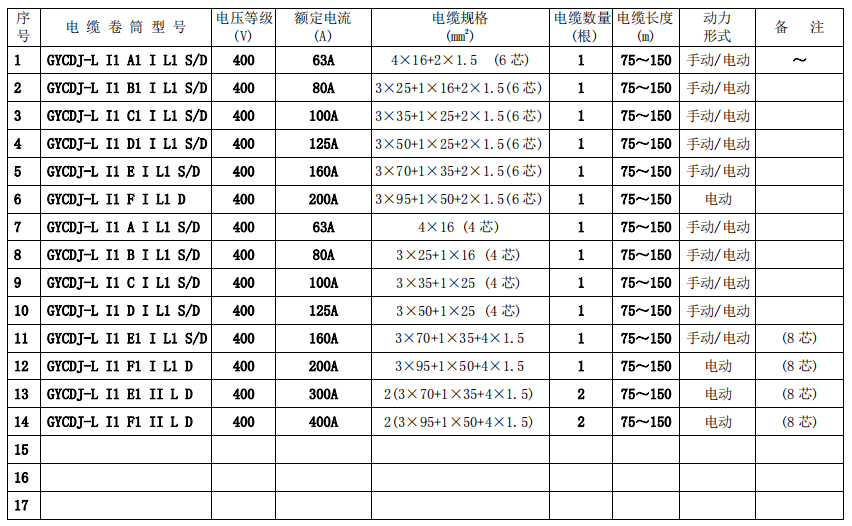

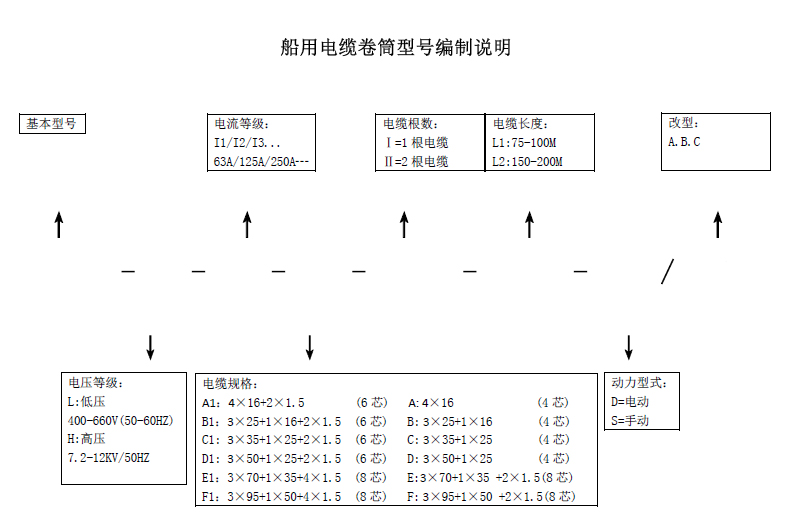

1.6、電纜卷筒的型號說明
2、工作環境條件
2.1.工作環境溫度：0℃～+50℃
2.2.環境相對濕度：≤95%
2.3.傾斜：15°
2.4.電源：AC380V/（AC220V 50Hz）

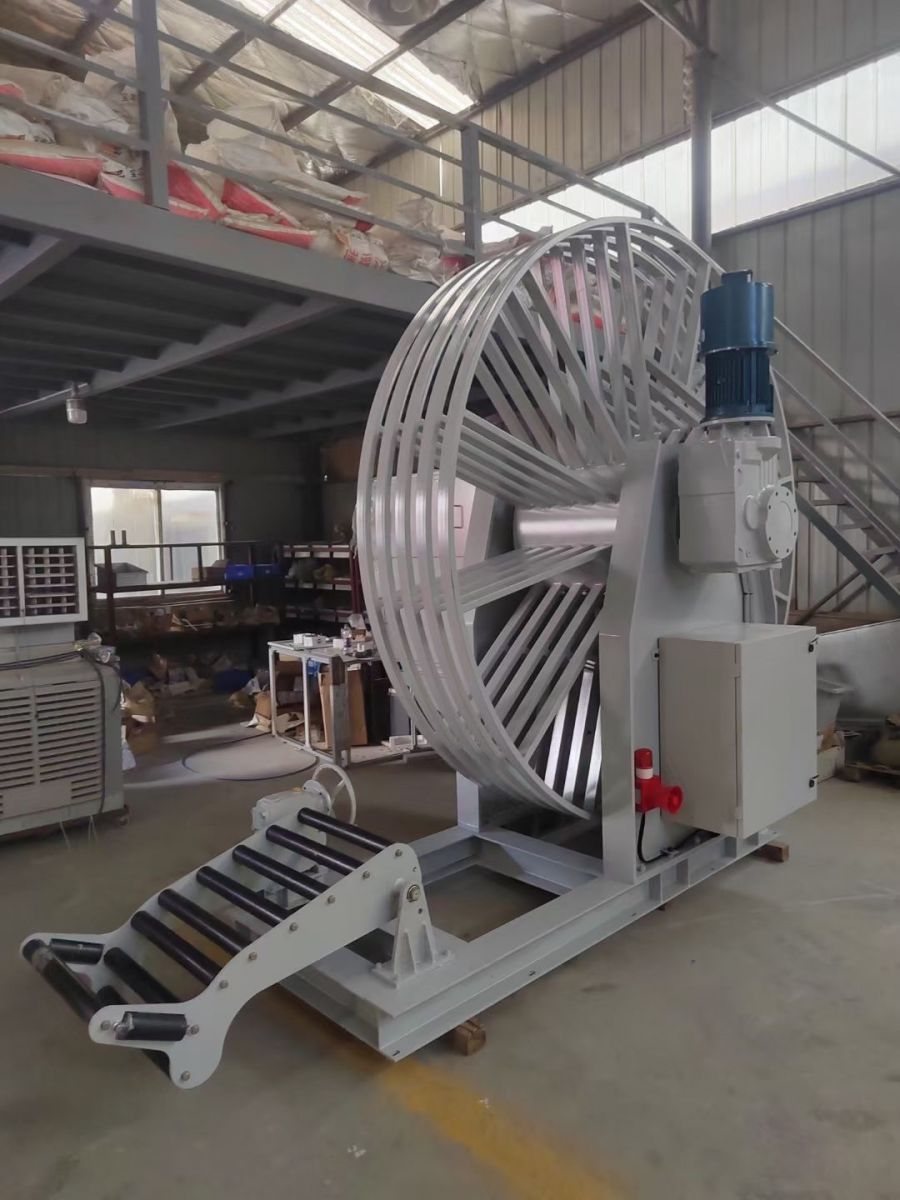

4.1 由如下主要零部件組成

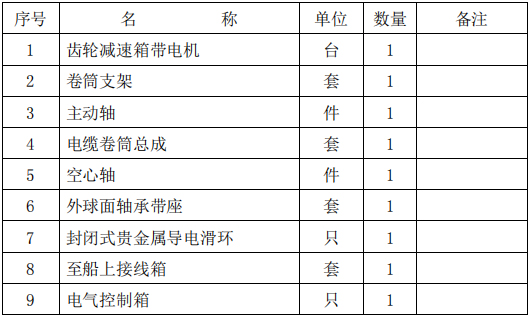

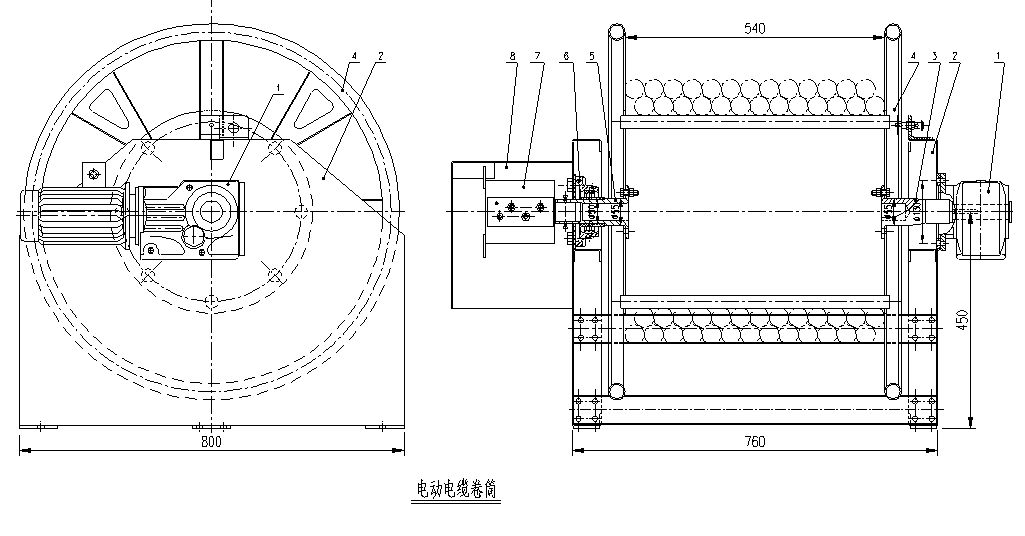

見如下視圖
4.2 性能特點：
收放纜采用手動按鈕控制?？刂葡浒惭b在電纜卷筒本體上，可以通過人工在卷筒旁進行收放電纜控制。還設有遙控按鈕，可以安放在船舷側或其他合適的地方進行收放電纜控制。
GYCDJ 系列電動電纜卷筒是電動機將動力傳至直交軸齒輪減速箱減速放大后的扭矩驅動電纜卷筒旋轉收放岸電纜。通過電機反轉放電纜。

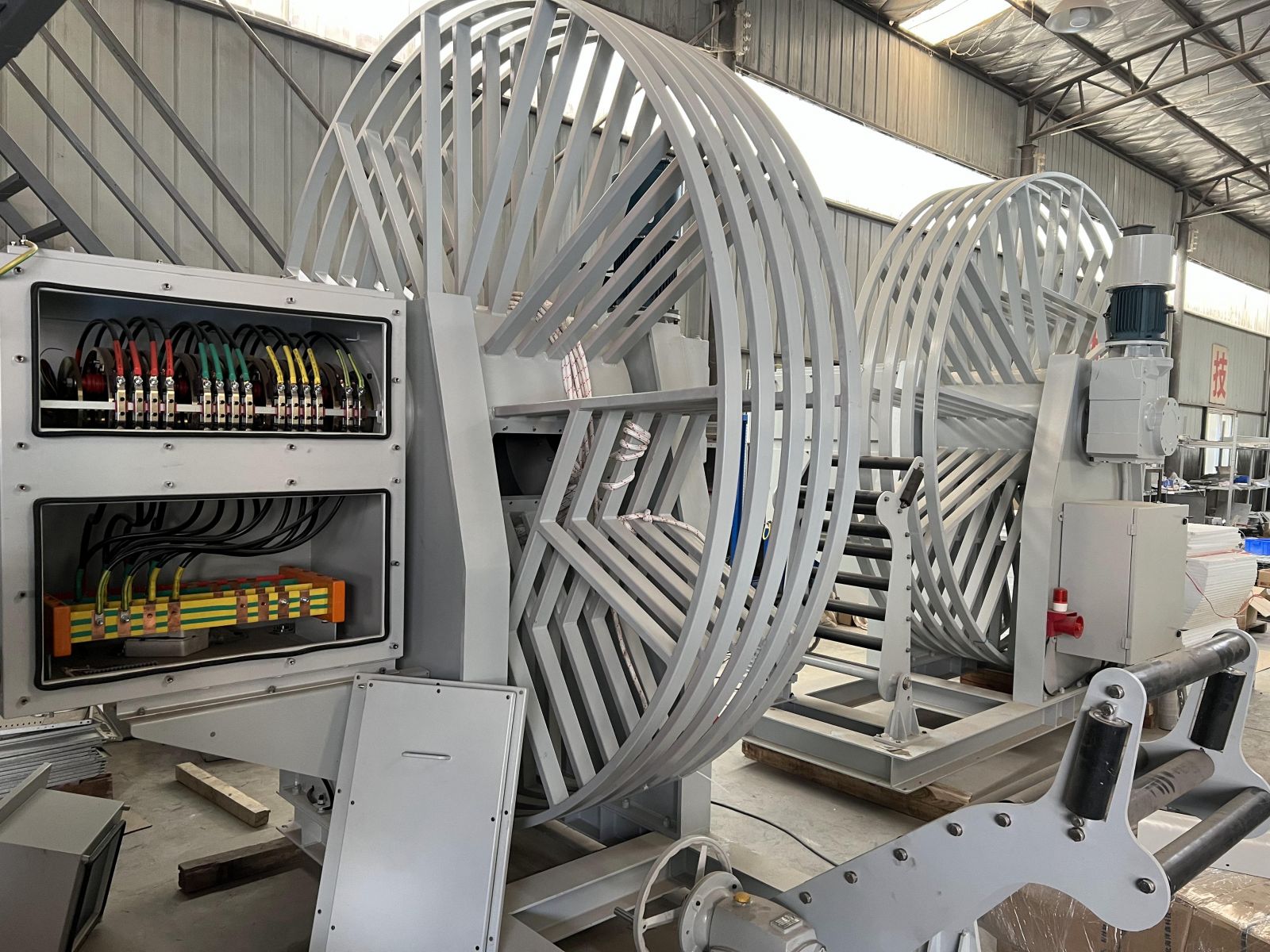

4.3、電控方式：、導電滑環結構：
岸電纜與本電纜卷筒的電氣連接采用貴金屬滑環，整體封閉免維護結構，具有超長工作壽命，電氣噪音低，傳輸信號不衰減，性能穩定可靠。
5.1 啟動前的準備
5.1.1 檢查主電源電路及電壓；
5.1.2 檢查各處的機械安裝和電氣連接的緊固情況；
5.1.3 檢查梅花聯軸器的對中情況，不能有較大的對中誤差；
6.1.4 按齒輪減速箱使用維護說明書的要求給它加潤滑油（出廠時已加注）；
給滾動軸承加潤滑脂；
5.1.5 點動檢查電纜卷盤的旋轉方向。
6.2 空轉效用試驗
5.2.1 空轉～30min，各種動作運行正常，才可進行纏繞電纜工作；
6.2.2 空轉時檢查電動機齒輪減速器及卷筒旋轉的穩定性、振動和噪音；
電動機的工作電流。
5.3 運轉
5.3.1.卷筒運轉時,對減速機、電動機、滾動軸承進行觀察。不得有異常
發熱,噪聲及漏液,如果發現故障應及時排除。
5.3.2.注意減速機、電動機、滾動軸承油溫,工作油溫范圍約 20—50℃，
最大不超過 60℃。
5.3.3.卷筒如長期不工作時,亦應定期啟動電動機,使卷筒空載運轉 5 分
鐘左右,每月不少于一次。
6.1.機械安裝要求
絞車在出廠時,有關零部件已按要求調整好, 一般安裝后即可使用,
若因船舶修理或某種原因需要重新調整,則按以下要求進行:
6.1.1 船上基座上平面不平度誤差不大于 0.2mm；

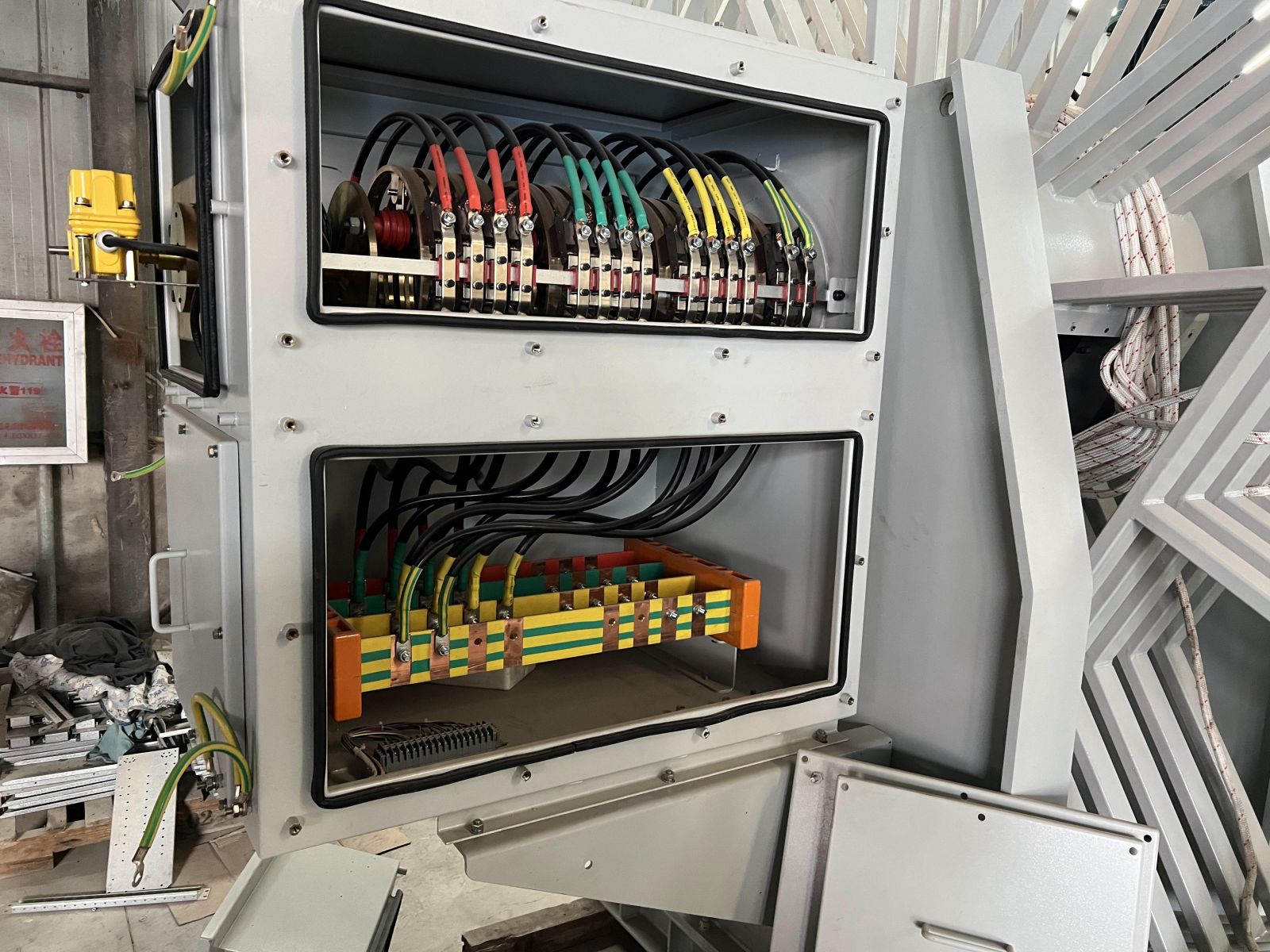

6.2 電氣安裝接線要求
6.2.1 岸電電纜與貴金屬導電滑環接線柱，和導電滑環與岸電箱連接線均
必須可靠連接，并應有止回彈簧墊，以防電纜接線松動。
6.2.2 各電纜接線箱、控制箱、按鈕盒進出電纜孔，在完成接線后須有效
密封，以防水防潮。
6.2.3 電纜卷筒主體和按鈕盒均設有接地柱，安裝時均須作可靠安全接地。
接地導線規格按國家相關標準選擇。
6.2.4 通電試車前，須對所有電氣系統作絕緣檢查。對地絕緣電阻應不小
于 1MΩ，方可通電試車。
7、維護與保養
7.1 維護和保養的條件
維護保養時要切斷傳動裝置電源，防止無意間通電！
7.2 減速齒輪箱的保養
7.2.1.要保證減速機工作油液清潔,要定期檢查更換油液。出廠時已注入GB/T5903 中的 L-CKC100～L-CKC220 中極壓工業齒輪油，在運轉 200～300小時后，應進行第一次換油，在以后的使用中應定期（最少每三月一次）檢查油的質量，應按運行 5000 小時或每年一次更換新油，如果發現油液變質或粘度不合要求時應立即更換。換油時要等待減速機冷卻下來無燃燒危險為止，但仍應保持溫?zé)幔驗橥耆鋮s后，油的粘度增大，放油困難。
7.2.2.工作中，當發現油溫溫升超過 80℃或油池溫度超過 100℃及產生不
正常的噪聲等現象時應停止使用，檢查原因，必須排除故障，更換潤滑油
后，方可繼續運轉。
