◆主電路方案
GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。其中：
GGD1型49個方案123個規格GGD2型53個方案107個規格GGD3型27個方案68個規格
主電路方案是征求了廣大設計使用部門的意見選編的，增加了發電廠需要的方案。額定電流增加到3200A,適合2000kVA及以下的配電變壓器選用。此外，為適應無功補償?shù)男枰O(shè)計了GGJ1-GGJ2電容補償柜，其主電路4個方案，共12個規格。
◆輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件。
◆電器元件選擇
◇GGD柜主要采用國內已能批量生產的較完善的電器元件，如ME、DW15、DW17、DW45、CM1、NM1等，同時也根據經濟、合理的原則，
在充分考慮可行性的前提下保留了部分可用的老產品如DZ20等。不選用已淘汰的產品。
◇HD13BX和HS13BX型旋轉操作式刀開關為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
◇如設計部門根據用戶需要，選用性能更優良、技術更完善的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
◇為進一步提高主電路的動穩定能力，配用GGD柜專用的ZMJ型組合型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐時套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。

>>結構簡介

◇GGD型交流低壓配電柜的柜體采用通用柜的型式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高，可以使工廠實現預生產，既縮短了生產制造周期，也提高了工作效率?！驡GD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上型成一個自然風道，達到散熱的目的。
◇GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外型和各部分的分割尺寸，使整柜美觀大方，面目一新。
◇柜門用轉軸活動鉸鏈與構架相連，安裝拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
◇裝有電器元件的儀表門用多股軟銅線與框架連接，柜內的安裝件與柜架間用滾花螺釘連接，整柜構成完整的接地保護電路。
◇柜體表面采用噴塑，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
◇柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

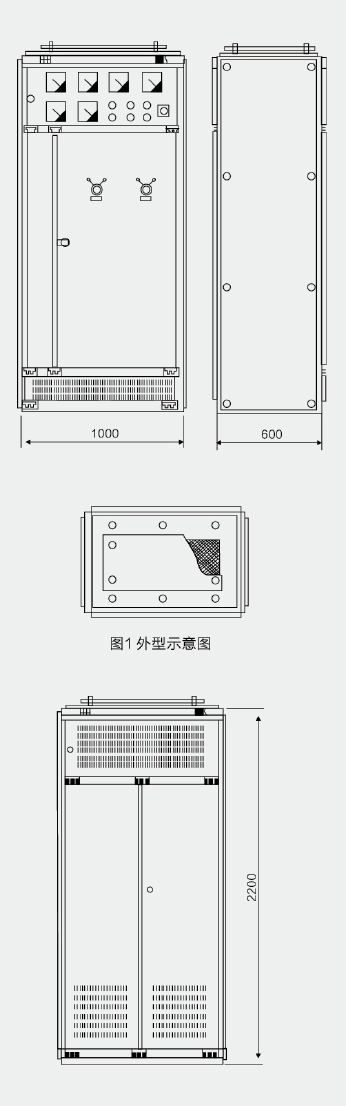

◇柜體的防護等級為IP30,用戶也可根據使用環境的要求在IP20～I(xiàn)P40之間選擇。外型及安裝尺寸示意圖見圖1、圖2。

>>安裝與使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱?chǎng)所。
◆產品安裝

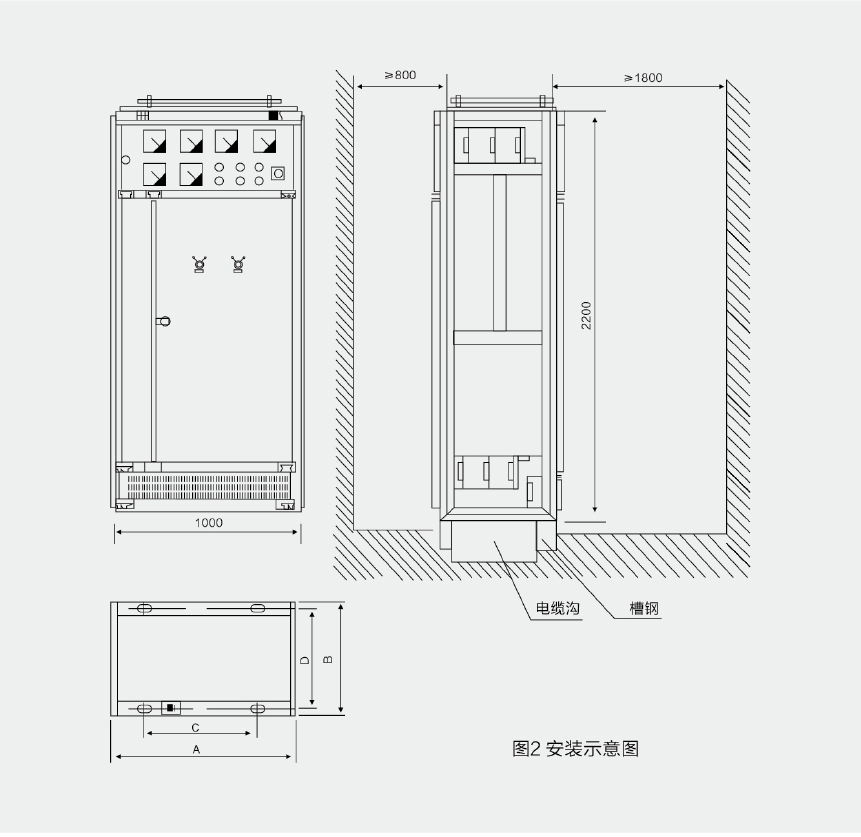

產品的安裝應按安裝示意圖進行(見附圖2),基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后螺栓緊固。
◆產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗。
◇檢查柜體面漆有無脫落，柜內是否干燥，清潔。
◇電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
◇主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。
◇儀表指示與互感器的變比及極性是否正確。
◇母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。
◇輔助接點是否符合要求、熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確。
◇電路的接點是否符合電器原理圖要求。
◇保護電路系統是否符合要求。
◇用500伏兆歐表測量絕緣電阻不得低于10兆歐。
◆使用注意事項
◇本產品為不靠墻安裝，單面(正面)操作，雙面開門維修低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作、檢查和維修。
◇空氣斷路器，經過多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。
◇隔離開關嚴禁帶負荷分合閘。

制造廠供貨時應提供下列文件及附件
◇發貨清單
◇產品合格證及出廠試驗報告
◇使用說明書
◇有關電氣圖紙
◇主要元件說明書
◇柜門鑰匙，操作手柄及合同單規定的備品備件。
>>訂貨須知
訂貨時用戶應提供：
◇主電路配電系統圖和平面布置圖，額定工作電壓，額定工作電流，保護裝置整定電流以及必要的技術參數。
◇標明進出線電纜規格。
◇開關柜內主要電氣元件的型號，規格及數量。
◇如開關柜之間或進線柜需要母線橋或母線槽的，需注明跨度、距地高度等具體要求數據。
◇開關柜使用在特殊環境條件時，應在訂貨時詳細說明。
◇開關柜表面顏色及其它具體要求。

>>外形及安裝尺寸
