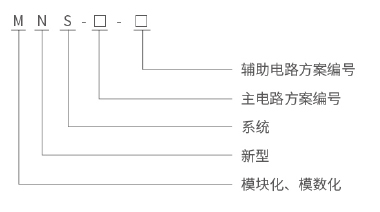

MNS型低壓抽出式開關柜(以下稱開關柜)是我公司參考了瑞士ABB公司的MNS系列低壓開關柜并加以綜合改進后開發的，是目前國內較完善的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。
本開關柜適用于交流50(60)Hz、額定工作電壓400V、660V.額定電流5000A及以下三相五線制的電力供電系統，可用于發電廠、變電所工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。符合標準：GB7251.1《低壓成套開關設備》IEC60439《低壓成套開關設備和控制設備》
◇周圍空氣溫度不高于+40℃,不低于-5℃,并且24h內其平均溫度不高于+35℃;
◇周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時有較高的相對濕度，如+20℃時為90%,但考慮到由于溫度的變化有可能會偶然產生適度的凝露；
◇戶內使用，使用地點的海拔高度不得超過2000m;
◇應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。
|
序號 |
名稱 |
GB7251.1-2005低壓成套開關設備和控制設備(TTA) |
|
|
IEC60439《低壓成套開關設備和控制設備》 |
|||
|
1 |
過電壓類別 |
IVII |
|
|
2 |
污染等級 |
3 |
|
|
3 |
額定工作電壓(Ue)(V) |
400/660 |
|
|
4 |
額定絕緣電壓(Ui)(V) |
660/1000 |
|
|
5 |
額定頻率(Hz) |
50(60) |
|
|
6 |
水平母線 |
額定電流 |
≤5000A |
|
7 |
額定短時耐受電流(Icw)(kA) |
50、65、80(1s有效值) |
|
|
8 |
額定峰值耐受電流(Ipk)(kA) |
105、140、176(0.1s最大值) |
|
|
9 |
垂直母線 |
額定最大工作電流 |
≤1000A |
|
10 |
額定短時耐受電流 |
50kA |
|
|
11 |
額定峰值耐受電流 |
105kA |
|
|
12 |
外殼防護等級 |
IP30 IP40(特殊說明) |
|
本開關柜由于引進了瑞士ABB的優良技術，并在其原有基礎上加以技術改進，使其更符合我國國情。柜體采用25mm為模數的C型材通過連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中采用高強度的阻燃型工程塑料組件，使其安全性能更可靠，同時加之將國外的功能板加以改型，以200mm為模數加以組合，便其更有利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其安全性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋅鋼板。
◆開關柜類型
◇受電、母聯柜
采用國內外的各種類型的框架式斷路器如RMW1、CW1、NA1、DW45、CDW7、MT、E等系列斷路器作為總開關，實現受電或母聯功能。
◇動力中心柜(PC)
采用國內外的各種類型的柜架式斷路器如DW45、NA1、CDW7MT、E系列斷路器進行配電。
◇電動機控制中心(MCC)
由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗄芰Φ乃軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
◇無功功率補償柜
◆抽屜類型
有五種尺寸都是以8E(200mm)高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm,使柜體整體布局更合理，更美觀。
8E/4:高200×寬150×深400高度空間平行組合4個抽屜單元8E/2:高200×寬300×深400高度空間平行組合2個抽屜單元8E:高200×寬600×深400高度空間組裝1個抽屜單元
16E:高400×寬600×深400高度空間組裝1個抽屜單元
24E:高600×寬600×深400在24E(600mm)高度空間組裝1個
|
抽屜型式 |
8E/4 |
8E/2 |
8E |
16E |
24E |
|
最多容納單元數 |
36 |
18 |
9 |
4+8E |
3 |
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。
對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱鏊?，妥善保管?br />
◆產品的安裝基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時需平整后再連接緊固。
◆設備單獨或成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合表1規定。
◆產品安裝后投運前的檢查與試驗。
◇檢查柜面漆或其它覆蓋材料(如噴塑)有否損壞，柜內是否干燥清潔，各部位的安裝螺絲是否有松動。
◇電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
◇主要電器的通斷是否可靠、準確。
◇抽屜或抽出式機構抽拉應當靈活、輕便、無卡阻和碰撞現象。
◇主要電器的通斷是否可靠、準確。
◇抽屜或抽出式機構抽拉應當靈活、輕便、無卡阻和碰撞現象。
◇抽屜或抽出式結構的動、靜觸頭的中心線應一致，觸頭接觸應緊。主、輔觸頭的插入深度應符合要求。機械聯鎖或電氣聯鎖裝置應動作正確，閉鎖或解除均應可靠。
◇一次方案、二次原理及抽屜尺寸完全相同的抽屜應能方便的互換，無卡阻和碰撞現象。
◇更換熔斷器的熔芯時，應符合工程設計的要求。
◇保護的整定值應根據實際負荷進行正確的整定。
◇用1000V兆歐表測量絕緣電阻值不得低于10MO。
◇各母線的連接應良好，絕緣支撐件，安裝件及其它附件安裝應牢固可靠。
◆使用注意事項
◇設備為不靠墻安裝，正面操作，雙面維護的低壓配電柜。柜的維修通道及柜門，必須由考核合格的專業人員方可進入或開啟進行操作、檢查和維修。
◇接好電纜后，開關柜底部應封閉，以防小動物爬入柜內造成短路事故。
◇空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。
◇經過安裝和維護后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。

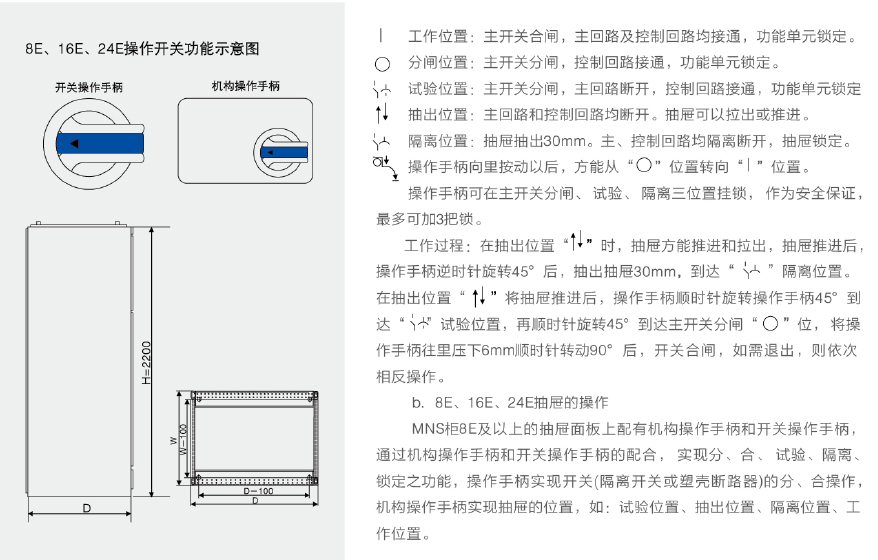

◆抽屜的操作
◇8E/2抽屜和8E/4抽屜的操作
MNS柜的8E/2抽屜和8E/4抽屜配有專用的操作機構，通過安裝在抽屜面板上的操作手柄在360°旋轉范圍內實現開關的分、合、試驗隔離、鎖定之功能。操作機構上還裝有微動開關，作為電氣閉鎖用。
