產品簡介

SM6-12系列環網開關柜是SF6氣體絕緣的金屬共箱式封閉開關設備，該設備可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成。采用一系列優良技術和材料，具有優異的電氣性能和機械性能，受環境和氣侯影響小，體積小巧，易于安裝，操作方便，無需維護，且具有靈活的組合方式。清晰直觀的設計保證操作簡單、直接。饋線接線容量大，適合多種接線系統。

單元定義

產品特點

操作安全：
通過以下安全措施，我們可為用戶提供特別的安全保障：一體化三工位負荷開關
斷路器采用負荷開關替代隔離開關，更安全可靠，一次側全密閉設計提供意外接觸的保護滿足五防要求的機械聯鎖帶電顯示器可提供進出線路帶電指示運行可靠：全密閉設計，所有10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中；配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響彈簧儲能操作機構，可人工或電動操作面板模擬線圖提供開關位置指示柜體用鍍鋅板制作，表面靜電噴涂，增強抗腐蝕性能壓力表監視箱體內SF6氣體安全壓力范圍。
經濟性：免維護
高度可靠
使用壽命可達20年方案靈活：
多種進線方式，可實現左、右、上或前進線多種組合方式，各單元之間可實現任意組合采用絕緣母線，可實現前后并柜或左右并柜
設計方案靈活應用廣泛：
饋出線容量大、占地小，適合多種應用需求。

設計說明

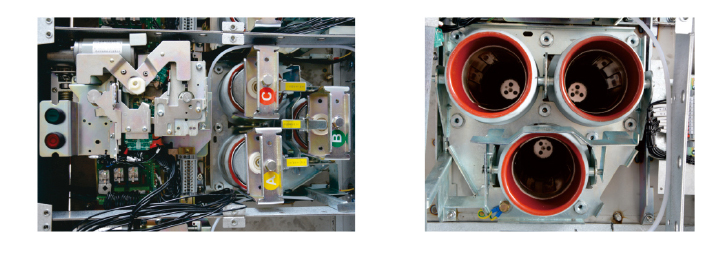

SM6-12氣體全絕緣全封閉環網開關設備安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不銹鋼板制成。SF6氣箱是一個"密封壓力系統",在正常工作環境下可運行20年。SF6氣體正常工作時壓力為0.015~0.04MPa。氣箱裝有壓力釋放裝置，當壓力過高時，保證氣體能從底部或后部釋放。

電纜室與電纜連接方式

電纜連接室空間大，套管為標準式設計，實現與所有歐式標準電纜插頭的配合。正常情況下每個負荷開關單元可接1~3回出線，特殊設計型可接4~6回出線。真空斷路器單元可接1~2回出線。

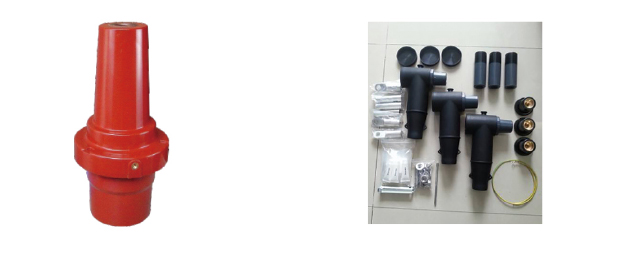

選用國際標準通用規格套管(符合DIN47636標準或美國標準),便于用戶選擇相應的電纜附件。采用T形前、后電纜插頭連接，歐式螺栓逐級緊固式結構，前插頭與套管的連接采用M16螺栓。電纜連接方式也可選用普通接線端子與熱縮套管方式。

設計說明

SM6-12氣體全絕緣全封閉環網開關設備安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不銹鋼板制成。SF6氣箱是一個"密封壓力系統",在正常工作環境下可運行20年。SF6氣體正常工作時壓力為0.015~0.04MPa。氣箱裝有壓力釋放裝置，當壓力過高時，保證氣體能從底部或后部釋放。

電纜室與電纜連接方式

電纜連接室空間大，套管為標準式設計，實現與所有歐式標準電纜插頭的配合。正常情況下每個負荷開關單元可接1~3回出線，特殊設計型可接4~6回出線。真空斷路器單元可接1~2回出線。
選用國際標準通用規格套管(符合DIN47636標準或美國標準),便于用戶選擇相應的電纜附件。采用T形前、后電纜插頭連接，歐式螺栓逐級緊固式結構，前插頭與套管的連接采用M16螺栓。電纜連接方式也可選用普通接線端子與熱縮套管方式。

 避雷器連接

負荷開關單元可加裝T形后插式硅橡膠全密封金屬氧化鋅避雷器。當電纜回路數較多，空間不夠時可采用π形后插式避雷器。

熔斷器

SM6-12氣體全絕緣全封閉環網開關設備熔斷器更換直接、簡便。熔斷器置于絕緣管內，絕緣管位于SF6的金屬氣箱內，這種設計有如下優點：
◆熔斷器蓋及密封裝置在電場最弱部分。
◆無導電物質能附在熔斷器組件上。
◆在SF6氣體中的部分完全受保護。
◆熔斷器蓋無需額外的絕緣彈簧儲能操作機構和聯動跳閘裝置保證負荷開關三相在任一相熔斷器熔斷時同時自動斷開。

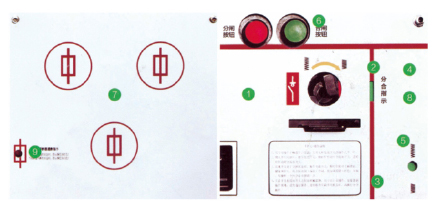

SM6-12系列開關面板指示

①帶電顯示器
②主開關操作孔(操作順序：順時針合/逆時針分)
③接地開關操作孔(操作順序：順時針合/逆時針分)
④分合閘位置指示(合閘顯示紅色/分閘顯示白色)
⑤接地位置指示
⑥負荷開關掛鎖位置
⑦接地開關掛鎖位置

C單元

1.負荷開關單元C

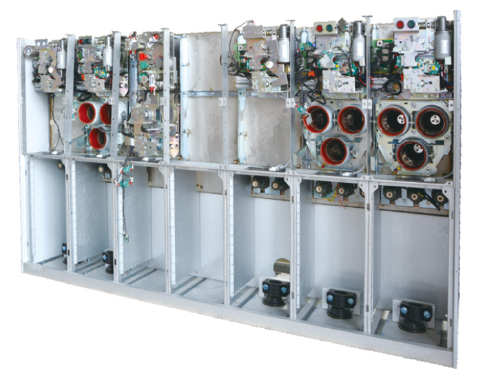

該開關可分為單體、單體雙套管出線、二單元、三單元、四單元、五單元標準型和帶有側進線套管型，采用共用一個SF6氣箱的結構，在各單元之間不需要母線外部連接，因此，結構相對簡化，便于安裝，更為安全；雖然采用了氣箱一體結構，每個單元仍有獨立間隔。六單元以上采用絕緣母線并柜實現，可前后或左右并拒，柜型是標準型上側帶母線套管。
2.標準配置◆630A母線
◆三工位負荷/接地開關
◆彈簧操作機構
◆負荷開關和接地開笑位置指示
◆位于前部水平布置的出線套管
◆進線/母線電壓指示器(單體或母線擴展型)
◆出線電壓指示器
◆所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆接地開關與電纜室門的聯鎖◆SF6氣壓表
◆接地銅排
◆防爆泄壓閥3.可選配置
◆短路、接地故障指示器
◆測量用環形電流互感器及電流表
◆計量用環形電流互感器
◆開關位置鑰匙鎖
◆電動操作機構
◆永磁操作機構
◆預留母線擴展
◆外部母線

熔斷器更換步驟

用開關操作手柄逆時針旋轉半圈，往外拉出更換熔斷器，安裝時對好掛鉤位置順時針旋轉。

F單元

1.組合電器單元
組合電器單元用作1250kVA及以下容量的變壓器保護，本單元配有可以裝入熔斷器的絕緣套筒。絕緣套筒置入SF6氣箱之內，進一步提高其絕緣性能。接地開關閉合時，熔斷器下側同時接地，并實現熔斷器上側與電源的安全隔離，確保更換熔斷器時人員的安全。為了保證熔斷器在一相熔斷后，不致造成電氣設缺相運行，本單元中配置了跳閘聯動機構，當脫扣觀察窗顯示紅色時，表示脫扣裝置動作或熔斷器熔斷并跳閘。本單元可以和其它單元組合，實現環網供電。
2.標準配置
◆630A母線◆三工位負荷/接地開關◆彈簧操作機構◆負荷開關和接地開笑位置指示◆位于前部水平布置的出線套管◆進線/母線電壓指示器(單體或母線擴展型)◆出線電壓指示器◆所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆接地開關與電纜室門的聯鎖◆SF6氣壓表◆接地銅排◆防爆泄壓閥3.可選配置
◆短路、接地故障指示器◆測量用環形電流互感器及電流表◆計量用環形電流互感器◆開關位置鑰匙鎖
◆電動操作機構◆永磁操作機構◆預留母線擴展◆外部母線

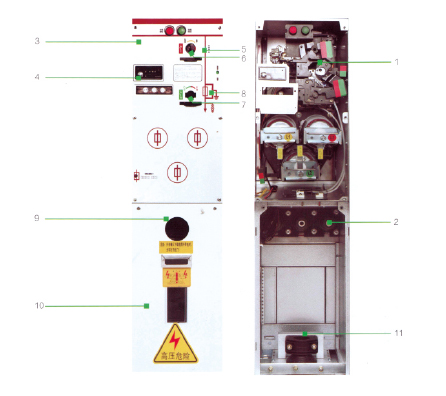

SM6-12-F開關面板指示

1.操作機構
2.開關進線套管3.SF6氣壓表
4.帶電顯示器5.開關位置指示6.主開關操作孔
7.接地開關操作孔8.接地位置指示9.電纜倉觀察窗10.電纜倉門
11.電纜抱箍

SM6-12-F開關面板指示

①帶電顯示器
②主開關操作孔(操作順序：順時針合/逆時針分)
③接地開關操作孔(操作順序：順時針合/逆時針分)
④分合閘位置指示(合閘顯示紅色/分閘顯示白色)
⑤接地位置指示
⑥負荷開關掛鎖位置
⑦接地開關掛鎖位置
